薄膜、薄片、软包装材料在出厂之前、在研发阶段、在来料验收环节，为什么都要反复做拉伸力学测试？这样的一个问题如果只从检验测试的项目的角度理解，非常容易被当作一道例行工序；但把它放回薄膜的真实使用场景去看，就会发现拉伸数据几乎是薄膜一切机械性能的入口。
从产品的实际受力来看，薄膜在使用中要承受拉伸、撕裂、穿刺、摩擦、折弯等多重外力。包装膜在自动灌装线上要被牵引、拉伸、定位，在运输堆码中要被挤压；农用棚膜在铺覆时要抗拉、在风载下要抗撕裂；锂电池隔膜在卷绕、分切、装配过程中要保持尺寸稳定，不能出现过度延伸或提前断裂；光学膜、离型膜在贴合与剥离工序中要控制延伸量与剥离力；复合软包装的各个复合层之间还要考察剥离强度，判断复合工艺是否稳定。这些使用中的受力形式，归根到底都可以在实验室里用拉伸、撕裂、剥离等几类基本试验来模拟和量化。
从生产工艺的控制来看，拉伸强度、断裂伸长率、弹性模量、屈服强度等指标，能够灵敏地反映原料配比、熔融温度、拉伸倍率、取向程度、冷却速率等工艺参数的变化。同一配方在不同拉伸倍率下做出来的薄膜，纵横向强度与延伸率会有明显差异；同一批树脂在挤出温度波动时，薄膜的拉伸性能也会跟着漂移。因此在生产线上，拉伸数据往往被当作调整配方与工艺的重要依据，用数据反推工艺，比凭经验试错更有效率。
从质量判定与交付看，拉伸性能是绝大多数薄膜产品质量标准、企业内控标准与客户验收规范中明确列出的检验测试的项目。薄膜出厂要出具检验报告，供货方与使用方之间出现质量分歧时，双方往往以标准方法下测得的拉伸数据作为判定依据。这就要求测试设备不仅测得出数值，还要测得稳定、测得可复现，能在不同操作人员、不同时间之间保持一致的结果。
正是这几个层面的需求叠加在一起，才有了专门面向薄膜与软质材料的拉力试验设备。薄膜的力值小、厚度薄、延伸大、对夹具与对中敏感，用面向金属、橡胶块材的通用试验机去测，往往会出现打滑、夹断、数据离散等问题。围绕这些特点去设计的小力值单柱机型，才更贴合薄膜测试的实际需要。
拉力试验的基础原理并不复杂：把试样固定在上下两个夹具之间，上夹具（或下夹具）以设定的速度移动，对试样施加轴向拉力，同时用力量传感器采集负荷、用位移或变形装置采集伸长，直到试样断裂或达到规定的变形量。测试过程中得到的负荷—伸长曲线，以及由曲线换算出的各项指标，构成了材料拉伸性能的完整描述。
应力与应变是两个基础量。应力由负荷除以试样原始截面积得到，单位通常用兆帕；应变由伸长量除以原始标距得到，用百分数或无量纲比值表示。薄膜测试中，由于厚度很小、宽度较窄，截面积的测量误差会被放大，因此标准一般要求标距、宽度、厚度都以规定精度测量并记录。
拉伸强度是试样在拉伸过程中承受的应力极值，通常对应曲线上的峰值点。对薄膜而言，拉伸强度直接反映了材料抵抗拉伸破坏的能力，是判定材料等级的核心指标之一。
断裂伸长率是试样断裂时标距的伸长量与原始标距之比。薄膜常被要求兼具强度与韧性，强度达标而伸长率不足，说明材料偏脆；伸长率过大而强度偏低，则可能会影响尺寸稳定性。两者要结合起来看。
屈服强度与屈服点对部分薄膜尤其是半结晶聚合物薄膜有实际意义。曲线在屈服点前后会出现斜率变化，屈服强度反映材料开始产生非常明显塑性变形的应力水平。
弹性模量取自曲线初始直线段的斜率，反映材料的刚性。薄膜的模量与其取向程度、结晶度紧密关联，是判断材料挺度与后续加工适应性的重要参数。
撕裂强度与剥离强度是薄膜测试中另一类常见项目。撕裂强度描述试样抵抗裂纹扩展的能力，剥离强度描述复合层之间或压敏胶与基材之间的结合强度，对应的是不同的试样形状与夹具形式。设备能否同时覆盖这几类试验，直接决定了它对薄膜企业检测需求的适配程度。
定伸应力与定负荷延伸属于条件性指标，即在规定的伸长率下读取应力，或在规定的负荷下读取伸长量。这类指标在橡胶、弹性体以及部分弹性薄膜的评价中使用较多，要求设备能够准确捕捉指定变形量或指定负荷对应的瞬时数据。
理解了这些指标各自的物理含义，再去读设备的技术指标，就会明白为什么力量分辨率、速度范围、位移精度、容量分段这些参数值得逐项关注——它们分别决定了曲线的纵轴分辨能力、横轴试验条件、变形观测能力及小力值段的测量效果。
薄膜类材料的拉伸试验，国内外已形成了比较完整的标准体系，设备的设计与校准也围绕这些标准展开。常见的依据包括：
塑料拉伸性能方面，GB/T 1040 系列是使用较广的基础标准，其中规定了塑料与薄膜试样在拉伸下的试验方法、试样类型、试验速度与结果计算；ISO 527 系列是与之对应的国际标准。
薄膜与薄片方面，GB/T 13022 针对塑料薄膜的拉伸试验方法作了专门规定，对试样尺寸、夹持方式、试验速度等提出了适合薄膜的要求；ASTM D882 则是薄膜拉伸性能测试中常用的美国标准。
撕裂性能方面，GB/T 13525 涉及塑料薄膜和薄片的拉伸冲击试验，直角撕裂、裤形撕裂等试验方法在包装膜评价中较为常用。
剥离与复合强度方面，GB/T 2790、GB/T 2791 分别涉及胶粘剂剥离强度与复合层剥离强度的测定，GB/T 8808 针对软质复合塑料材料的剥离试验，GB/T 7122 涉及高强度胶粘剂拉伸剪切强度的测定。这些标准对应不同的试样形式与加载方式。
需要说明的是，标准给出的试验速度、试样尺寸、标距长度是结果的组成部分，同一批材料在不同速度下测得的强度与伸长率会有所不同。因此设备速度控制的准确性与可设定范围，是保证试验结果与标准一致的前提。
薄膜的拉伸力值通常落在较小的区间内，常见包装膜、农膜、隔膜、光学膜的拉伸破坏力多在几牛到几十牛之间，即便考虑厚度较大的片材或复合膜，突破百牛量级的也不多。这一受力特征决定了面向薄膜测试的机型能够使用单柱式结构。
单柱结构把传动系统、移动横梁与上夹具集中在一根立柱上，机身紧凑、占地小，适合放在实验室台面或检测室角落；对于薄膜这类需要频繁更换试样、频繁开合夹具的测试，操作人员能更方便地接近夹持区域，装夹与对中都可以在较近的距离内完成。
单柱结构还有一个容易被忽略的好处：在同样的小力值区间内，机架刚度与传感器量程匹配得更好。如果用小力值传感器去配大载荷机架，机架本身刚度不足带来的弹性变形，会在曲线初始段引入额外柔度，影响弹性模量一类指标的判读；而单柱机架在几十牛量级的载荷下形变很小，配合小量程高分辨率传感器，采样出来的初始段更接近真实材料响应。
当然，单柱结构也有它的适合使用的范围。当试样载荷明显偏大、或者测试宽度要求较宽时，双柱机架在刚度与承载上更具余量。薄膜单柱机型把这个边界划在薄膜与软质薄片的范围内，正是其定位清晰的地方。
对于薄膜这类厚度很薄、延伸很大的材料，机架设计还应该要考虑行程。薄膜断裂伸长率动辄百分之几百，拉伸到断裂所需的行程可能远超试样的原始标距。移动横梁的行走空间是否足够、测试过程中会不会因为行程不足而中途停机，直接影响试验能不能完整做完。这也是薄膜机型在行程与测试空间上往往要留出余量的原因。
D．速度范围：0.01－500mm/min（特殊测试速度亦可依客户的真实需求定制）
D. 控制系统: 采用外部控制方式使控制更精准 速度控制范围0.01~500 mm/min。中联板调整具有快速粗调与慢速微调功能。测试后自动返回、自动储存。
G．测试空间:测试宽度约350 mm（标准规格） 联板行走空间950 mm（不含夹具）（标准规格）
整机的部件构成，按功能能分成力值测量、传动驱动、控制与显示、软件与夹具几个部分。资料中的配置清单以表格形式给出部件名称、数量与来源，这里按部件功能逐项说明，不涉及具体供应信息。
力值测量部分：采用一只高精度力量传感器，作为整机的测力核心。传感器的量程与准确度决定了曲线纵轴的可信程度，本机主机规格中标明力量精度在 ±0.8 % 以内。
传动与驱动部分：由滚珠丝杆、步进电机、步进驱动器、减速机与同步带共同构成。滚珠丝杆把电机的旋转转换为移动横梁的直线运动，其导程精度与磨损状态直接影响位移与速度的准确性；步进电机与驱动器负责按设定速度平稳运行；减速机在低速段提供需要的转矩与稳定性。
控制与交互部分：主控板承担信号采集、电机控制与逻辑判断；显示采用 8 段 LED 数码管，用于显示速度、状态与关键数值；打印可通过彩色喷墨打印机输出数据曲线，激光打印机属于选购项。
软件部分：随机提供测控软件，承担试验标准设定、试样数据录入、曲线显示、结果计算与报表输出等功能，具体功能在下一节展开。
夹具部分：随机标配标准拉力夹具一组，用于薄膜类试样的常规拉伸测试。撕裂、剥离、帘线、帆布等试验所需的专用夹具属于选购范围，用户可依据自己检验测试的项目另行配备。
配套附件：随机提供一年保固书及中文操作说明书各一份，用于指导安装、操作与日常维护。
设备的价值不仅体现在机械本体上，很大程度上也体现在软件能否把试验做得规范、把数据管理得清楚。本机软件的功能设计，围绕薄膜检测的实际流程展开。
测试标准模块化：软件集成了使用者设定所需应用的测试标准设定模板，可按不同试验类型调用。资料中列出的覆盖范围有拉伸方、拉伸圆（含管材）、撕裂、剥离、帘线、帆布等。对薄膜企业来说，这在某种程度上预示着同一台设备能在不改变硬件的前提下，通过调用不同的方法与参数组合，完成多类试验。
试品资料录入：软件提供使用者设定试品数据的入口，可录入宽度、厚度、直径、面积、标距等参数。这一些数据是应力与应变换算的基础，录入的准确程度直接决定强度、延伸率等结果是否可靠。
报表形式：支持多数据打印与多曲线对比，并提供取中值、取平均值的解决方法，供测试者依据自己规定要求选择。对同一批试样测多组数据时，这种解决方法有助于快速给出有代表性的结果。
图形曲线尺度自动优化：软件具备图形曲线尺度自动优化（Auto Scale）功能，可使图形以合适的尺度显示，避免曲线被压缩在坐标轴一角，便于观察屈服点、峰值点与断裂段的细节。
自动存档与结果计算：测试结束自动存档，测试完毕后自动求算力量峰值、屈服强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、延伸率、剥离强度等结果。这些结果与前述力学指标一一对应，覆盖了薄膜检测中常见的输出项。
从使用角度看，软件的规范程度还影响数据可比性：如果能按标准把试验方法、速度、试样尺寸固化成模板，不同操作人员测出的数据就更具一致性，批次之间的对比也更可靠。
拉伸试验的结果，很大程度上取决于试样制备与夹持。薄膜试样制备中必须要格外注意几点。
取样方向。薄膜多为取向材料，纵向与横向的强度、伸长率差别明显。标准通常要求分别测定纵向（MD）与横向（TD）性能，取样时要按卷材方向准确定位，并在记录中注明方向。
裁样方式。常用裁刀或冲模裁切，要求切口平整、无毛刺、无缺口。切口缺陷会成为应力集中点，导致试样提前断裂、数据偏低。哑铃形试样与长条形试样各有适用标准，应按所选标准执行。
尺寸测量。宽度与厚度要按标准规定的精度测量，且应在试样有效段内多点测量取平均值。薄膜厚度常在微米级，测量时应使用合适量具并避免压陷。
夹持与对中。薄膜试样柔软，夹持时容易受力不均。夹持力过小会打滑，造成伸长率偏大；夹持力过大则可能在夹口处造成压痕或提前断裂，使断裂位置落在夹具附近，结果无效。上下夹具的对中也很关键，偏斜会产生附加弯矩，使试样一侧先破坏。
夹具选择。常规拉伸用标配的标准拉力夹具即可；测试表面较滑的薄膜时，可选配带面纹或包覆衬垫的夹口以增加摩擦；撕裂试验需要专门的撕裂夹具；剥离试验需要能实现特定剥离角度的夹持装置。用户应依据自己检验测试的项目选择正真适合夹具。
标距与引伸计。当需要精确测量变形时，应按规定设置标距并考虑使用引伸计。薄膜延伸大，引伸计的量程与夹持方式要与之匹配。
一台拉力试验机的使用，可以概括为开机准备、参数设定、装夹试样、启动试验、读取结果、关机与记录几个环节。
开机准备：检查电源是不是满足设备标示的电压与频率要求，确认机台放置平稳、地面无振动源；检查上下夹具是否清洁、有无残留试样碎片；检查传感器连接可不可靠，连接线有无破损。
参数设定：在软件中选择或建立对应试验标准的方法模板，设定试验速度、试样尺寸、标距、停机条件等参数。速度设定要按所选标准执行，不要随意更改；停机条件通常设置为试样断裂停机或达到规定变形量后停机。
装夹试样：将试样放入上夹具，先轻夹定位，再夹紧上夹具；然后调整移动横梁高度，使试样自然垂直、处于轻微预张状态，再夹紧下夹具。装夹过程中避免用手直接拉扯试样中部，防止产生预损伤。
启动试验：确认无人靠近移动区域、防护门（如有）关闭后启动试验。试验过程中观察曲线形态，如出现异常（曲线突变、力量异常高或低、试样从夹具滑出）应记录现象，必要时停机检查。
读取与保存：试验结束后，软件自动给出结果并自动存档。操作人员应核对断裂位置是否在有效段内，判断数据是不是有效；无效数据需重测。
关机与记录：试验完成后清理夹具与台面，按规程关机；填写试验记录，注明日期、操作人、设备状态、环境条件等必要信息。
安全要点：设备设有过载紧急停机装置、上下行程限定装置、自动断点停机功能。操作人员仍应熟悉紧急停机按钮位置，在试样飞溅、夹具碰撞、异常声响等情况下及时停机。拉伸试验属于有储能释放的试验，试样断裂瞬间会回弹，操作时注意保持适当距离。
同样的材料、同样的设备，不同实验室测出的数据有时并不一致。原因通常集中在几个方面。
试验速度。速度对聚合物的粘弹性响应影响明显，速度越快，测得的强度往往越高、断裂伸长率越低。因此不同速度下的数据不可直接比较，报告一定注明速度。
温度与湿度。薄膜材料对温湿度敏感，尤其是吸湿性材料，环境变化会改变其模量与延伸率。有条件的实验室应保持恒温恒湿，或至少在同一条件下完成对比测试。
试样状态。取样方向、裁切质量、厚度均匀性、试样数量都会影响结果。试样的边缘缺陷与厚度偏差是数据离散的常见来源。
夹持状况。夹口打滑是薄膜测试中的普遍的问题，表现为曲线初期有平台或台阶，伸长率明显偏大；夹口压伤则表现为断裂位置靠近夹具、强度偏低。
设备状态。传感器是否按要求校准、传动是否平稳、横梁移动有无卡滞、显示与采样是不是正常，都会反映在数据上。定期校准与期间核查是必要的。
数据处理方式。取中值还是取平均值、是否剔除异常值、有效试样的判定规则，都会影响结果。这些规则应事先在作业指导书中明确，避免事后挑选数据。
拉力试验机的维护并不复杂，但按周期做好了，设备寿命与数据稳定性都会受益。
日常检查：每天开机前后检查夹具夹口、传感器连接、传动部件是否有异常；观察横梁移动是否顺畅、有无异响。
清洁：及时清除夹具与台面上的试样碎屑、粉尘；薄膜测试中静电吸附的碎屑较多，应定期清理，避免碎屑进入丝杆或导轨。
润滑：按说明书要求对滚珠丝杆与导轨进行润滑，使用合适的润滑脂，避免过量或过少。润滑周期应依据使用频次确定。
紧固：按时进行检查立柱、夹具连接螺栓、传感器固定件的紧固状态，防止松动造成数据漂移。
校准与核查：按周期对力值进行校准，可用标准测力仪进行检定或校准；日常可借助核查装置或重复性测试监控设备状态，发现异常及时处理。
软件与数据：定期备份试验数据与方法模板，避免因计算机故障造成数据丢失；软件与系统应保持稳定运行环境，不随意安装无关程序。
存放条件：长期停用时，应清洁并做防尘处理，存放于干燥、无腐蚀性气体的环境。
软包装企业。对 PET、BOPP、PE、CPP 等基材薄膜以及复合膜做拉伸强度、断裂伸长率与剥离强度测试，监控来料与成品的一致性。
农膜与土工膜企业。测试棚膜、地膜、土工膜的纵向与横向拉伸强度、直角撕裂强度，评估耐久性与使用适应性。
锂电池与新能源材料。隔膜基膜的拉伸强度与延伸率是工序控制的关键项，隔膜的横向强度不足容易在卷绕中断裂。
光学膜与功能膜。离型膜、保护膜、硬化膜在拉伸性能之外，还常结合剥离力测试评价贴合与剥离特性。
塑料片材与板材。较厚的片材与复合板材，可在设备力值范围内的部分取样测试。
橡胶与弹性体薄片。薄膜状橡胶、弹性体材料可参照对应标准做拉伸应力应变试验。
科研院所与质检机构。用于材料配方研究、工艺对比、标准符合性检验与仲裁检测。
高校教学。作为材料力学与高分子材料实验课程的教学设备，帮助学生理解应力应变曲线与各项力学指标。
小力值高分辨率。随着薄膜越做越薄、功能性膜层慢慢的变多，测试力值进一步下探，对传感器的分辨力与稳定性要求更高。力量解析度达到万分之一量级、并具备多档容量分段，正是为了让小力值段的曲线细节也能被准确采集。
速度范围的宽域覆盖。同一台设备既要能低速精测模量，又要能高速模拟实际受力状况，速度范围从 0.01 mm/min 到 500 mm/min 的宽域设计，就是为适应不一样标准与不一样的材料的需要。
软件集成与自动化。试验方法模板化、结果自动计算、数据自动存档、报表自动输出，减少了人工干预，也降低了不同操作人员之间的差异。部分场景下还会与实验室信息管理系统对接，实现数据直传。
夹具与附件的模块化。薄膜检验测试的项目多样，通过更换夹具与调用对应方法模板覆盖多种试验，比增添设备数量更经济。
安全与人性化设计。过载停机、行程限定、自动断点停机等保护功能慢慢的变成为标配，操作界面与机架结构也在向便于装夹、便于观察的方向调整。
数据可比性与可追溯。随着供应链协同加深，试验条件、试样信息、设备状态等记录的完整性越来越受重视，成为数据可信的基础。

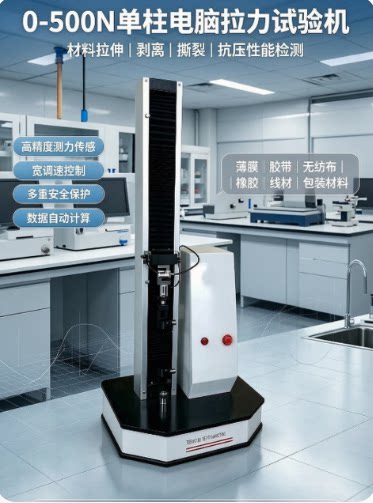

薄膜单柱拉力试验机 BWN-50N 面向的是薄膜与软质材料的拉伸力学测试需求。从它给出的指标组合看，思路比较清楚：以小力值高分辨率的力量测量覆盖薄膜的低载荷区间，用宽域速度控制适应不一样标准的试验条件，用 950 mm 的行走空间容纳高延伸薄膜的完整断裂过程，用 350 mm 的测试宽度适应较宽试样的装夹需要，再配合可覆盖拉伸、撕裂、剥离、帘线、帆布等类型的软件方法模板，把一台设备的用途尽量展开。
设备本身的机械结构、传动部件、传感器与软件，共同决定了它能不能稳定地输出可复现的数据。而对使用者来说，理解各项技术指标背后的含义、按标准做好试样制备与夹持、控制好试验条件、按周期维护与校准，才是让这台设备长期发挥作用的做法。
需要提示的是，本文所列技术指标与部件构成均按随机资料原样整理，其中涉及选配、定制的内容（如特殊测试速度、特殊测试空间、特殊测试宽度、激光打印机、专用夹具等）应以实际订货配置与技术协议为准；试验方法的选择也应以现行有效版本的标准为准。
